R-Serie

TrueNAS R-Serie

Hochdichter Single-Controller-Storage zum besten Preis pro TB. Drei Modelle, drei Klassen — vom Hybrid-Entry bis zum All-Flash-Flagship mit 400 GbE.

Dichte. Effizienz. Skalierung.

Die R-Serie ist die kostenoptimierte Plattform innerhalb des TrueNAS-Enterprise-Portfolios. Drei Modelle decken den gesamten Bedarf ab: R20 als 2U-Hybrid-Entry, R50 als 4U-Hybrid-Mid-Range mit hoher HDD-Dichte und R60 als 1U-All-Flash-Flagship mit 400 GbE und bis zu 60 GB/s Durchsatz.

Alle drei Modelle sind Single-Controller-Systeme ohne HA-Failover — und genau das ist das Konzept: maximaler Petabyte-Speicher zum besten Preis. Wer Dual-Controller-HA braucht, wählt die F-, M- oder V-Serie. Wer planbares Wartungsfenster und Petabyte-Storage zum besten Preis pro TB möchte, wählt R20, R50 oder R60.

Drei Modelle: R20, R50 und R60 — keine R30/R40 mehr

Single-Controller-Architektur für besten Preis pro TB

R60: erstes R-Modell mit 400 GbE und 60 GB/s Throughput

PCIe Gen5 und DDR5 im R60 (16-32 Cores pro Controller)

Bis zu 256 Drives (R50) und 7 PB roh (R60)

Bis zu 7 PB Roh-Kapazität (R60)

Volle TrueNAS-Enterprise-Suite mit TrueSecure

Erweiterungs-Shelves: SAS für Hybrid, NVMe für R60

Drei Modelle — eine Familie

Wählen Sie das R-Modell, das zu Ihrer Workload-Größe passt. Alle drei nutzen die gleiche TrueNAS-Enterprise-Software.

R20

2U Hybrid Entry

Kompaktes Hybrid-System für File-Server und kleinere Backup-Repositories. Bestes Einstiegsmodell mit voller TrueNAS-Enterprise-Suite.

• 12× 3,5" + 2× 2,5"-Bays
• 6 – 16 Cores, 64 – 192 GB RAM
• 2× 800 GB SATA-Cache
• 2× 100 GbE + 10GBaseT
• Bis 3,4 PB roh

R50

4U Hybrid Mid-Range

Hochdichter Hybrid-Storage mit 48 Front-Bays und NVMe-Cache. Ideal für Backup-Targets, Datalakes und Scale-out-S3-Knoten.

• 48× 3,5" + 4× 2,5" NVMe
• 6 – 16 Cores, 64 – 192 GB RAM
• 4× 800 GB NVMe-Cache
• 2× 100 GbE + 10GBaseT
• Bis 6,5 PB roh

Neu — All-Flash Flagship

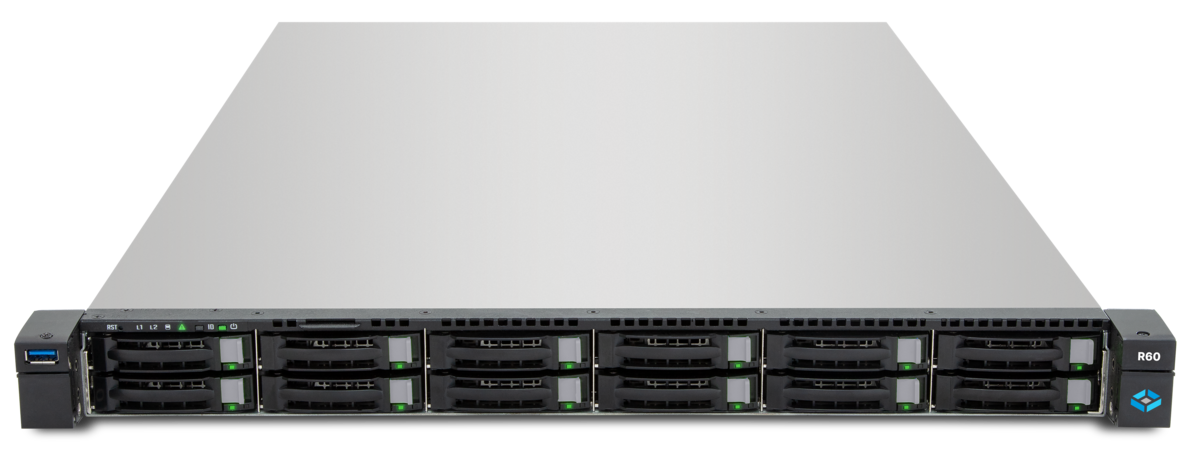

R60

1U All-Flash für AI/HPC

Reines NVMe-System mit 400 GbE, PCIe Gen5 und DDR5. Erstes R-Modell mit 60 GB/s Durchsatz — für AI/ML, HPC und latenzkritische Pipelines.

• 12× NVMe (Front-Bays)
• 16 – 32 Cores, 192 – 384 GB DDR5
• Pure NVMe (kein separater Cache)
• 2× 400 GbE oder 4× 200 GbE
• Bis 7 PB roh

Hinweis: Die früheren Modelle R30 und R40 sind nicht mehr Teil des aktuellen Programms. Nachfolger sind R20 für kleinere und R50 für höhere Workload-Dichte.

TrueNAS Configurator

R-Serie selbst konfigurieren

Live-Kapazität, RAID-Layout, Netzwerk und Expansion in wenigen Klicks zusammenstellen — teilbarer Konfig-Code, kein Login, kostenlos.

Konfigurator öffnen

Drives

RAID

RAID-Z2

Nutzbar

240 TB

TrueNAS R-Serie: Kapazität & Sizing

Wie viel nutzbare Kapazität bleibt nach RAID-Parität und ZFS-Overhead? Typische R-Serie-Konfigurationen als Richtwert — die exakten Zahlen für Ihre Bestückung berechnet der Konfigurator live.

R20 · Hybrid Entry

12× 18 TB HDD, RAIDZ2 (1× 12-wide)

Roh216 TB

Nutzbar (Pool)165 TB

davon empfohlen ≤ 80 %132 TB

Single-Controller-Hybrid für Backup-Targets und File-Server.

Mit eigenen Werten durchrechnen

R20 · Hybrid + ES60

12× 18 TB Chassis + ES60 (60× 18 TB), RAIDZ2 (6× 12-wide)

Roh1,30 PB

Nutzbar (Pool)987 TB

davon empfohlen ≤ 80 %790 TB

Erweitert auf 1,3 PB Kapazität mit identischer Drive-Bestückung.

Mit eigenen Werten durchrechnen

R50 · High-Density Hybrid

48× 24 TB HDD, RAIDZ2 (4× 12-wide)

Roh1,15 PB

Nutzbar (Pool)878 TB

davon empfohlen ≤ 80 %702 TB

Klassische 4U-Vollbestückung für Petabyte-Archive.

Mit eigenen Werten durchrechnen

R50 · Hybrid + ES102

48× 24 TB Chassis + ES102 (96× 24 TB + 6 HS), RAIDZ2 (12× 12-wide)

Roh3,60 PB

Nutzbar (Pool)2,63 PB

davon empfohlen ≤ 80 %2,11 PB

Petabyte-Skala mit hochdichten 102-Bay-Shelves.

Mit eigenen Werten durchrechnen

R60 · All-Flash NVMe

12× 15,36 TB NVMe, RAIDZ2 (1× 12-wide)

Roh184 TB

Nutzbar (Pool)140 TB

davon empfohlen ≤ 80 %112 TB

PCIe-Gen5-NVMe für AI-Training und 4K-Video-Editing.

Mit eigenen Werten durchrechnen

Richtwerte (TB = 10¹² Byte). Tatsächlich nutzbare Kapazität hängt von vDev-Layout, RAID-Level, Pool-Füllgrad und Datentyp ab. Werte berücksichtigen ZFS-RAIDZ-Padding bei 128 KiB Recordsize / ashift=12 (iX-Quote-konform).

Eigene R-Serie-Konfiguration durchrechnen

TrueNAS R-Serie: Spezifikationen im Detail

Vergleich aller Modelle — direkt aus den Konfigurator-Modelldaten generiert (Single Source of Truth).

Spezifikation	R20	R50	R60
Formfaktor	2U (660 mm Tiefe)	4U (990 mm Tiefe)	1U (840 mm Tiefe)
Hochverfügbarkeit (HA)	Single-Controller	Single-Controller	Single-Controller
Storage-Modi	Hybrid	Hybrid	All-Flash
CPU (Cores / Threads)	6–16 Cores wählbar / 12 Threads	6–16 Cores wählbar / 12 Threads	16–32 Cores wählbar / 32 Threads
RAM (max.)	64–192 GB	64–192 GB	192–384 GB
Laufwerks-Bays	12× 3.5" (front) + 2× 2.5" (rear) [Cache-only]	48× 3.5" (front) + 4× NVMe-U.2 (rear) [Cache-only]	12× NVMe-U.2 (front)
Read-Cache	2× 800 GB SATA SSD (Read+Write Cache)	4× 800 GB NVMe SSD (Read+Write Cache)	—
Write-Cache	2× 800 GB SATA SSD (Read+Write Cache)	4× 800 GB NVMe SSD (Read+Write Cache)	—
Max. Kapazität (roh)	3,4 PB	6,5 PB	7,0 PB
Max. Drives	132	256	60
Max. Durchsatz	8 GB/s	10 GB/s	60 GB/s
Fibre Channel	2× 32Gb	2× 32Gb	—
Netzwerk (max.)	2× 10/25/40/100 GbE · 2× 10GBase-T / SR · 6× 10GBase-T / SR (alternativ)	2× 10/25/40/100 GbE · 2× 10GBase-T / SR · 4× 10GBase-T / SR (alternativ)	2× 400 GbE · 4× 25/100/200 GbE
Management	1× IPMI Out-of-Band Management	1× IPMI Out-of-Band Management	2× 1GBase-T (Management)
Erweiterungs-Shelves	2× ES24 \| 2× ES60 (max 2 gesamt)	2× ES24 \| 2× ES60 \| 2× ES102 (max 2 gesamt)	2× ES24N \| 4× ES60 \| 4× ES102 (max 4 gesamt)
Leistung (typ.)	300 W	700 W	600 W
Wärmeabgabe (HA)	1.430 BTU/h	3.240 BTU/h	2.900 BTU/h
Eingangs-Spannung	100–240 V auto	100–240 V auto	100–240 V auto
Redundante Netzteile	Ja	Ja	Ja

Architektur und Erweiterung

Single-Controller-Designs mit hoher Drive-Dichte — und dem R60 als All-Flash-Flagship mit 400 GbE.

Single-Controller — beste TB pro Euro

Bewusst ohne HA-Failover. Spart die zweite Controller-Hardware und liefert deutlich mehr Petabytes pro Investitions-Euro.

Dichter HDD-Storage

R50 mit 48 Front-Bays und bis zu 256 Drives über Erweiterungs-Shelves — bis 6,5 PB roh in 12U.

All-NVMe R60 mit 400 GbE

Erstes R-Modell mit 400 GbE Network-Fabric, durchgehender PCIe Gen5 und DDR5 — bis zu 60 GB/s Throughput für AI/HPC.

Skalierbar bis 7 PB roh

R50 und R60 skalieren bis 6,5 bzw. 7 PB Roh-Kapazität — ohne zusätzliche Lizenzgebühren.

Verfügbare Storage-Medien

R20 und R50 nutzen klassische SAS-HDDs mit SSD- bzw. NVMe-Cache. Der R60 ist ein reines NVMe-System mit Gen5-Pfaden vom Drive bis zur 400-GbE-NIC. Alle Medien sind hot-swap-fähig und mit S.M.A.R.T.-Monitoring sowie optionaler SED- und FIPS-140-Verschlüsselung verfügbar.

Enterprise Nearline HDDs (R20, R50)

• 7200 RPM SAS3
• 8 TB bis 26 TB Kapazität
• Optional SED und FIPS 140

SSD- und NVMe-Cache (R20, R50)

• R20: 2× 800 GB SATA SSD (Read & Write Cache)
• R50: 4× 800 GB NVMe SSD (Read & Write Cache)

All-NVMe R60

• 12× Gen5-NVMe-SSDs (3,8 TB bis 122,8 TB)
• Erweiterung über bis zu 2× ES24N (NVMe-Shelf)
• Optional SED und FIPS 140
• PCIe Gen5 und DDR5 durchgehend

Strom, Klima, Maße

Redundante Hot-Swap-Netzteile in allen drei Modellen, ferngesteuertes Power-On/Off via IPMI und UPS-Signal-Integration sind Standard. Genaue Gewichtsangaben sind im aktuellen Datasheet nicht durchgängig hinterlegt.

Höhe R20 / R50 / R60

2U / 4U / 1U

Gehäusetiefe (max.)

660 / 990 / 840 mm

Cores R60 (Gen5)

16 – 32

DRAM R60 (DDR5)

192 – 384 GB

Throughput R60

bis 60 GB/s

Networking R60

2× 400 GbE

Gewicht

nicht in öffentlichen Quellen

Eingangs-Spannung

200 – 240 V, 50/60 Hz

Betriebstemperatur

0 °C – 35 °C

Zertifizierung

CE, FCC Class A, UL, RoHS

Protokolle und Integration

Volle TrueNAS-Enterprise-Suite — File, Block und Object in einem System. Single-Controller bedeutet kein HA-Failover, dafür voller Funktionsumfang.

File-Protokolle

• SMB v1/2/3
• NFSv3, NFSv4 mit RDMA
• FTP, WebShare

Block-Protokolle

• iSCSI, RDMA via iSER
• NVMe-oF (TCP/RDMA, R60)
• Fibre Channel (R20, R50)
• OpenStack Cinder

Object & Verzeichnisdienste

• S3-compliant + Immutable Locking
• MinIO Alstor
• Active Directory, FreeIPA
• Kerberos, LDAP, NIS

Hypervisor & Apps

• VMware (VAAI, vCenter, VM Warn/Stun)
• Proxmox-Plugin (iSCSI + Snapshots)
• Hyper-V (VSS, ODX, CSV)
• KVM, XenServer, OpenShift
• Kubernetes CSI

Hinweis: Alle drei R-Modelle sind Single-Controller-Systeme — es gibt kein automatisches HA-Failover. Für Mission-Critical-Workloads mit 99,999 %-Uptime-Anforderung empfehlen wir die F-, M- oder V-Serie.

Wofür ist die R-Serie gemacht?

Workloads, die viel Kapazität und einen guten Preis pro TB benötigen — und bei denen ein planbares Wartungsfenster akzeptabel ist.

File-Server für KMU & Mittelstand

Zentraler SMB- und NFS-Storage für Office-, Konstruktions- und Forschungs-Daten — mit Active-Directory-Integration und ZFS-Snapshots gegen Ransomware.

Backup-Target & Veeam-Repository

Hochkapazitive Hybrid-Pools (R20, R50) als zentrales Veeam-, HYCU- oder Commvault-Repository mit Immutable Snapshots und ZFS-Replikation.

Scale-out S3-Cluster (Knoten)

Mehrere R50- oder R60-Systeme als Knoten in einem MinIO-Alstor- oder S3-kompatiblen Object-Storage-Cluster — horizontal skalierbar bis Multi-Petabyte.

Big-Data-Datalake

R50 mit 256 Drives als Datalake für Analytics, Machine-Learning-Trainingsdaten und Log-Archivierung — mit dichter HDD-Speicherung zu niedrigen Kosten.

AI/HPC mit R60 (NVMe + 400 GbE)

Reine NVMe-Plattform mit Gen5 und 400 GbE Network-Fabric — für GPU-Training, Inferenz und latenzkritische HPC-Pipelines mit bis zu 60 GB/s Throughput.

Cold/Warm Storage at Scale

Archivierung, Compliance-Speicherung und Cold-Storage zu wirtschaftlichen Petabyte-Preisen — mit ZFS-Komprimierung, Deduplikation und unveränderlichen Snapshots.

Sicherheit und Compliance

TrueSecure ist auch in der R-Serie verfügbar — von hardware-beschleunigter Verschlüsselung bis zu auditierten Admin-Rollen. Trotz Single-Controller-Architektur erhalten Sie das volle TrueNAS-Enterprise-Sicherheitsmodell.

FIPS 140 für Data-at-rest und Data-in-flight

AES-NI-Hardware-Verschlüsselung

Encrypted Drives und Datasets

Restricted-Admin-Rollen (Security, Storage, Monitor)

Auditing aller SMB- und Admin-Events

NIST 800-209 und GPOS STIG-konform

Immutable Snapshots gegen Ransomware

Signed Updates mit Rollback-Funktion

Backup und Cloud-Integration

Die R-Serie integriert sich nahtlos in bestehende Backup- und Cloud-Strategien — als primäres Storage-Tier ebenso wie als Replikations-Ziel.

Snapshot-basierte ZFS-Replikation (lokal & remote)

Truecloud-Backup zu Storj

Veeam, HYCU, Asigra, CommVault, NetBackup

Rsync und Cloudsync

iX-Storj, Amazon S3, BackBlaze B2

Google Cloud, Microsoft Azure

Asynchrone Datei-Replikation (Syncthing)

TrueNAS Connect für zentrale Verwaltung

Ihre Vorteile mit DATAZONE

Als TrueNAS-Partner begleiten wir Sie durch den gesamten Lebenszyklus der R-Serie — von der Auslegung über die Inbetriebnahme bis zum laufenden Betrieb. Wir sind herstellerneutral und konfigurieren das System ausschließlich nach Ihren tatsächlichen Anforderungen.

Konfigurations-Beratung: R20 vs. R50 vs. R60

Auslegung von 100 GbE, 400 GbE und Fibre Channel

Migration aus älteren TrueNAS-Modellen (auch R30/R40)

Integration in Proxmox, VMware, Hyper-V und Kubernetes

Kapazitätsplanung für Backup-Repositories und S3-Cluster

24×365-Support mit persönlichem Ansprechpartner

Modulare Erweiterung um Shelves im laufenden Betrieb

Schulungen für Ihr IT-Team

Passt die R-Serie zu Ihnen?

Die R-Serie ist die richtige Wahl, wenn mindestens einer dieser Punkte zutrifft:

→ Sie haben keine HA-Pflicht und akzeptieren ein planbares Wartungsfenster
→ Petabyte-Storage zum besten Preis pro TB ist Ihr Leitkriterium
→ Workload ist Backup, Archive oder Scale-out S3 — nicht Online-Transaktionsverarbeitung
→ Sie planen AI/HPC-Pipelines und brauchen NVMe + 400 GbE (R60)
→ Single-Controller bedeutet für Sie planbares Wartungsfenster statt Cluster-Komplexität

Wenn Sie HA, Mission-Critical-Uptime oder synchrone Replikation brauchen, ist die F-, M- oder V-Serie die bessere Wahl — wir beraten Sie offen.

Häufige Fragen

Was ist die TrueNAS R-Serie?

Die TrueNAS R-Serie ist die kostenoptimierte Enterprise-Storage-Plattform von iXsystems. Sie liefert das beste Verhältnis aus Petabyte-Kapazität und Investitionskosten — als Single-Controller-System ohne HA, dafür mit der vollständigen TrueNAS-Enterprise-Suite.

Welche Modelle umfasst die R-Serie aktuell?

Drei Modelle: R20 als 2U-Hybrid-Entry, R50 als 4U-Hybrid-Mid-Range und R60 als 1U-All-Flash-Flagship mit 400 GbE. Die früheren Modelle R30 und R40 sind nicht mehr Teil des aktuellen Programms — Nachfolger sind R20 (für kleinere Workloads) und R50 (für höhere Dichte).

Hat die R-Serie Hochverfügbarkeit?

Nein. Alle drei R-Modelle sind explizit Single-Controller-Systeme und haben kein HA-Failover. Wer Dual-Controller-HA benötigt, wählt die F-, M- oder V-Serie. Der Vorteil der R-Serie ist ein deutlich besserer Preis pro TB und eine planbare Wartung statt Cluster-Komplexität.

Was unterscheidet den R60 von R20 und R50?

Der R60 ist das erste R-Modell mit 400 GbE Networking, durchgehender PCIe Gen5 und DDR5 sowie ausschließlich NVMe-Storage. Mit bis zu 60 GB/s Durchsatz adressiert er AI/HPC- und latenzkritische Workloads. R20 und R50 bleiben die Hybrid-Plattformen mit klassischen HDD- plus SSD-Cache-Architekturen.

Wieviel Kapazität ist möglich?

R20 skaliert bis 132 Drives und 3,4 PB roh, R50 bis 256 Drives und 6,5 PB roh, R60 bis 60 NVMe-Drives und 7 PB roh.

Welche Netzwerk-Optionen stehen zur Verfügung?

R20 und R50: 2× 10/25/40/100 GbE plus 2 bis 6× 10GBaseT für Management und Daten, optional 2× 32 Gb Fibre Channel. R60: 2× 400 GbE oder 4× 25/100/200 GbE plus 2× 1 GbE Out-of-Band-Management — kein Fibre Channel.

Welche Workloads passen zur R-Serie?

File-Server für KMU und Mittelstand, Backup-Targets und Veeam-Repositories, Knoten in S3-Scale-out-Clustern, Big-Data-Datalakes, Cold/Warm-Archive at Scale — und mit dem R60 auch AI/HPC-Pipelines mit NVMe und 400 GbE Network-Fabric.

Welche Software-Features sind enthalten?

Volle TrueNAS-Enterprise-Suite: SMB v1/2/3, NFSv3/v4 mit RDMA, iSCSI mit iSER, NVMe-oF, S3 mit Immutable Locking, Active Directory, FreeIPA, ZFS-Replikation, Truecloud-Backup, VMware/Proxmox/Hyper-V/Kubernetes-Integration. TrueSecure mit FIPS 140 ist für die R-Serie verfügbar.

TrueNAS R-Serie evaluieren

Wir beraten Sie zur passenden Konfiguration (R20, R50 oder R60), zum Netzwerk-Design und zur Migration aus bestehender Storage-Infrastruktur — auch von älteren R30- und R40-Systemen.

Jetzt Kontakt aufnehmen
