F-Serie

TrueNAS F-Serie

All-NVMe High-Performance Storage. 2U Dual-Controller, bis 30 GB/s, Fibre Channel und 100 GbE.

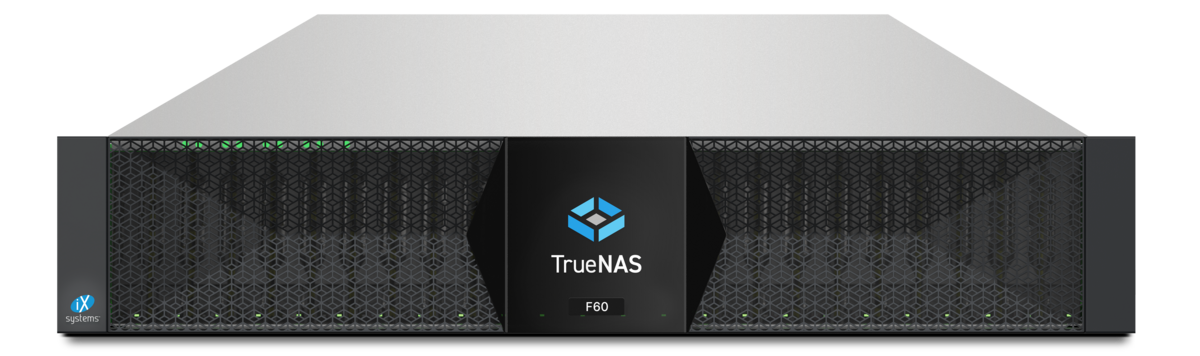

TrueNAS F60 / F100 Chassis – 2U All-NVMe Dual-Controller-Storage

F-Serie: All-NVMe High-Performance Storage

Die TrueNAS F-Serie kondensiert Enterprise-Storage auf 2 Höheneinheiten: 24 Gen4-NVMe-Bays, Dual-Controller-HA und bis zu 30 GB/s Durchsatz aus einem einzigen Chassis. Wo HDD-basierte Systeme an ihre Latenzgrenzen stoßen, liefert die F-Serie konsistent niedrige Antwortzeiten — auch unter sehr hoher Concurrency.

Verfügbar als F60 für klassische All-Flash-Workloads und als Performance-Flaggschiff F100 mit 48 Cores pro Controller, doppelter Netzwerkkapazität und bis zu 20 PB roher All-Flash-Kapazität. Beide Modelle nutzen die volle TrueNAS-Enterprise-Suite — Inline-Komprimierung, Fast Deduplication, NVMe-oF, Fibre Channel und automatischen HA-Failover.

All-NVMe: 24× Gen4-NVMe in 2U Chassis

Dual-Controller-HA mit transparentem Failover

Bis 30 GB/s Durchsatz (F100 All-Flash)

Bis 20 PB All-Flash oder 20 PB Hybrid-Kapazität

NVMe-Drives bis 122 TB pro Slot

Fibre Channel mit bis zu 6× 32 Gb

Bis 8× 100 GbE optisches Netzwerk (F100)

512 GB DRAM Read-Cache pro Controller

Zwei Modelle — eine Plattform

Wählen Sie das F-Modell, das zu Ihrem Workload passt — beide nutzen die gleiche TrueNAS-Enterprise-Suite und denselben 2U-Footprint.

F60

All-Flash Allrounder

Konsolidiertes All-NVMe-System für Virtualisierung, Datenbanken und Medien. Volle HA-Optionen und 100-GbE-Anbindung in 2U.

• 32 Cores / 64 Threads pro Controller
• 512 GB DRAM Read-Cache
• Bis 10 PB All-Flash
• 20 GB/s Durchsatz
• 4× 100 GbE + 4× 32 Gb FC

Performance-Flaggschiff

F100

Höchste Performance

Maximaler Durchsatz und Skalierung in 2U. Für AI/ML-Training, Hyperscale-Virtualisierung und 8K-Medienworkflows.

• 48 Cores / 96 Threads pro Controller
• 512 GB DRAM Read-Cache
• Bis 20 PB All-Flash
• 30 GB/s Durchsatz
• Bis 8× 100 GbE + 6× 32 Gb FC

TrueNAS Configurator

F-Serie selbst konfigurieren

Live-Kapazität, RAID-Layout, Netzwerk und Expansion in wenigen Klicks zusammenstellen — teilbarer Konfig-Code, kein Login, kostenlos.

Konfigurator öffnen

Drives

RAID

RAID-Z2

Nutzbar

240 TB

TrueNAS F-Serie: Kapazität & Sizing

Wie viel nutzbare Kapazität bleibt nach RAID-Parität und ZFS-Overhead? Typische F-Serie-Konfigurationen als Richtwert — die exakten Zahlen für Ihre Bestückung berechnet der Konfigurator live.

F60 · All-NVMe Entry

24× 15,36 TB NVMe, RAIDZ2 (2× 12-wide)

Roh369 TB

Nutzbar (Pool)281 TB

davon empfohlen ≤ 80 %225 TB

Performance-Einstieg in die F-Serie.

Mit eigenen Werten durchrechnen

F100 · All-NVMe Performance

24× 30,72 TB NVMe, RAIDZ2 (2× 12-wide)

Roh737 TB

Nutzbar (Pool)562 TB

davon empfohlen ≤ 80 %449 TB

48 Cores, 6× 100 GbE — für AI/DB mit High-IOPS.

Mit eigenen Werten durchrechnen

F100 · All-NVMe + 2× ES24N

24× 30,72 TB + 2× ES24N (24× 30,72 TB), RAIDZ2 (6× 12-wide)

Roh2,21 PB

Nutzbar (Pool)1,69 PB

davon empfohlen ≤ 80 %1,35 PB

Skalierte All-Flash-Plattform für AI/HPC-Workloads.

Mit eigenen Werten durchrechnen

Richtwerte (TB = 10¹² Byte). Tatsächlich nutzbare Kapazität hängt von vDev-Layout, RAID-Level, Pool-Füllgrad und Datentyp ab. Werte berücksichtigen ZFS-RAIDZ-Padding bei 128 KiB Recordsize / ashift=12 (iX-Quote-konform).

Eigene F-Serie-Konfiguration durchrechnen

TrueNAS F-Serie: Spezifikationen im Detail

Vergleich aller Modelle — direkt aus den Konfigurator-Modelldaten generiert (Single Source of Truth).

Spezifikation	F60	F100
Formfaktor	2U (686 mm Tiefe)	2U (686 mm Tiefe)
Hochverfügbarkeit (HA)	Optional	Optional
Storage-Modi	All-Flash / Hybrid	All-Flash / Hybrid
CPU (Cores / Threads)	32 Cores / 64 Threads	48 Cores / 96 Threads
RAM (max.)	128–512 GB	256–512 GB
Laufwerks-Bays	24× NVMe-U.2 (front)	24× NVMe-U.2 (front)
Read-Cache	512 GB DRAM Read Cache	512 GB DRAM Read Cache
Write-Cache	Distributed Write Log	Distributed Write Log
Max. Kapazität (roh)	10 PB	20 PB
Max. Drives	72	168
Max. Durchsatz	20 GB/s	30 GB/s
Fibre Channel	4× 32Gb	6× 32Gb
Netzwerk (max.)	Bis 4× 10/25/40/100 GbE	Bis 4× 10/25/40/100 GbE (optisch) · Alternativ bis 8× 100 GbE (Datasheet Feb 2026) · 2× 10GBase-T
Management	1× IPMI + 1× WebUI Management	1× IPMI + 1× WebUI Management
Erweiterungs-Shelves	2× ES24N \| 4× ES24 \| 4× ES60 \| 4× ES102 (max 4 gesamt)	6× ES24N \| 8× ES24 \| 8× ES60 \| 8× ES102 (max 8 gesamt)
Leistung (typ.)	420 W	560 W
Leistung (Spitze, HA)	996 W	1152 W
Wärmeabgabe (HA)	3.398 BTU/h	3.931 BTU/h
Eingangs-Spannung	200–240 V (high-line)	200–240 V (high-line)
Redundante Netzteile	Ja	Ja
Maße (L×B×H)	686 × 483 × 89 mm	686 × 483 × 89 mm
Gewicht	19,5 kg leer / 25,4 kg voll	19,5 kg leer / 25,4 kg voll
Betriebstemperatur	5–35 °C	5–35 °C
Luftfeuchte	20–80 %	20–80 %
Zertifizierungen	RoHS 6/6, CE, FCC Class A, UL, TÜV, BSMI, KC, VCC	RoHS 6/6, CE, FCC Class A, UL, TÜV, BSMI, KC, VCC

Architektur und Erweiterung

Das 2U-Chassis verbindet 24 Gen4-NVMe-Bays mit zwei AMD-EPYC-Controllern und skaliert über NVMe- und SAS-Shelves.

24 NVMe Gen4 Drive-Bays

Front-loading 2,5"-Hot-Swap-Slots, alle als Gen4 NVMe ausgelegt. Drives von 3,8 TB bis 122 TB ergeben bis 20 PB roh in einem 2U-Chassis.

Dual-Controller-HA

Zwei AMD-EPYC-Controller (32 oder 48 Cores) mit Active/Standby-Failover, Virtual-IP-Migration und ohne Datenverlust beim Switchover.

Distributed Write Log

Verteilter Write-Log über mehrere NVMe-Drives statt klassischem SLOG — geringere Sync-Write-Latenz und keine dedizierten Cache-Geräte nötig.

NVMe + Hybrid Erweiterung

Skalierung mit ES24N-NVMe-Shelves (bis 6× am F100) oder SAS-Shelves für Hybrid-Pools — 4× 6,4 TB NVMe Read-Cache vor dem HDD-Tier.

Verfügbare Storage-Medien

Alle Medien werden mit voller TrueNAS-Enterprise-Integration ausgeliefert — inklusive Hardware-AES-NI-Verschlüsselung, S.M.A.R.T.-Monitoring und Hot-Swap-Unterstützung.

NVMe Gen4 SSDs (Front-Bays)

• 3,8 TB bis 122 TB pro SSD
• 2,5" U.2/U.3 Hot-Swap
• Optional SED und FIPS 140
• Bis 20 PB roh in einem 2U-Chassis

Hybrid-Tier: SAS3 HDDs (Erweiterungs-Shelves)

• 7200 RPM Enterprise Nearline
• 8 TB bis 26 TB pro Drive
• 4× 6,4 TB NVMe Read-Cache vorgeschaltet
• Optional SED und FIPS 140

Strom, Klima, Maße

Redundante Hot-Swap-Netzteile, Out-of-Band-Management via IPMI und UPS-Signal-Integration sind Standard. Das 2U-Format erlaubt hohe Rack-Dichte mit unter 1,2 kW Spitzenlast.

Höhe

Tiefe

27" / 686 mm

Maße (L×B×H)

686 × 483 × 89 mm

Gewicht (leer)

19,5 kg

Gewicht (voll)

25,4 kg

Eingangs-Spannung

200-240 V, 50/60 Hz

Betriebstemperatur

5 °C - 35 °C

Luftfeuchte

20 % - 80 %, n.K.

Rack-Schienen

27"-37" Tiefe

Zertifizierung

CE, FCC, UL, BSMI, KC, VCC, RoHS, TÜV

Protokolle und Integration

Volle TrueNAS-Enterprise-Suite — File, Block und Object in einem System. Tiefe Integration in Hypervisor- und Cloud-Stacks.

File-Protokolle

• SMB v1/2/3
• NFSv3, NFSv4 mit RDMA
• FTP, WebShare

Block-Protokolle

• iSCSI, RDMA via iSER
• NVMe-oF (TCP/RDMA)
• Fibre Channel (32 Gb)
• OpenStack Cinder

Object & Verzeichnisdienste

• S3-compliant + Immutable Locking
• MinIO Alstor
• Active Directory, FreeIPA
• Kerberos, LDAP, NIS

Hypervisor & Apps

• VMware (VAAI, vCenter, VM Warn/Stun)
• Proxmox-Plugin (iSCSI + Snapshots)
• Hyper-V (VSS, ODX, CSV)
• KVM, XenServer, OpenShift
• Kubernetes CSI

Wofür ist die F-Serie gemacht?

Latenzkritische All-NVMe-Workloads, die niedrige Antwortzeiten unter hoher Concurrency verlangen.

AI/ML Training

Hohe Leseraten für GPU-Cluster, NVMe-oF für direkten Pfad zu Compute-Nodes, konsistente Latenz für iterative Trainingsläufe.

Containerisierung & Cloud-Native

Kubernetes CSI mit Snapshots und CloneOps, persistente Volumes für Stateful-Workloads, S3-Backend für Object-Stores.

Medienproduktion (4K/8K)

Mehrere parallele 8K-Editing-Streams aus All-NVMe, mit konsistent niedriger Latenz und hoher Bandbreite über 100 GbE.

Hochperformante Datenbanken

SAP HANA, Oracle, große SQL-Cluster und In-Memory-Workloads mit niedriger Sync-Write-Latenz dank Distributed Write Log.

Virtualisierung at Scale

Konsolidierter Storage für VMware, Proxmox, Hyper-V und Kubernetes — hohe Tenant-Dichte und transparenter HA-Failover.

Content Delivery & Streaming

Edge- und Origin-Storage für Video- und Asset-Delivery — hohe Random-Read-Performance und 100-GbE-Anbindung.

Sicherheit und Compliance

Die F-Serie nutzt die TrueSecure-Funktionen der TrueNAS-Enterprise-Suite — von hardware-beschleunigter Verschlüsselung bis zu auditierten Admin-Rollen.

FIPS 140 für Data-at-rest und Data-in-flight

AES-NI-Hardware-Verschlüsselung

SED-Drives und Encrypted Datasets

Restricted-Admin-Rollen (Security, Storage, Monitor)

Auditing aller SMB- und Admin-Events

NIST 800-209 und GPOS STIG-konform

Immutable Snapshots gegen Ransomware

Signed Updates mit Rollback-Funktion

Backup und Cloud-Integration

Die F-Serie integriert sich nahtlos in bestehende Backup- und Cloud-Strategien — als primäres Performance-Tier ebenso wie als Replikations-Ziel oder Source.

Snapshot-basierte ZFS-Replikation (lokal & remote)

Truecloud-Backup zu Storj

Veeam, HYCU, Asigra, CommVault, NetBackup

Rsync und Cloudsync

iX-Storj, Amazon S3, BackBlaze B2

Google Cloud, Microsoft Azure

Asynchrone Datei-Replikation (Syncthing)

TrueNAS Connect für zentrale Verwaltung

Ihre Vorteile mit DATAZONE

Als TrueNAS-Partner begleiten wir Sie durch den gesamten Lebenszyklus der F-Serie — von der Auslegung über die Inbetriebnahme bis zum laufenden Betrieb. Wir sind herstellerneutral und konfigurieren das System ausschließlich nach Ihren tatsächlichen Anforderungen.

Konfigurations-Beratung: F60 vs. F100, All-Flash vs. Hybrid

Auslegung von 100 GbE und Fibre Channel im Rechenzentrum

Migration aus VMware vSAN, NetApp, Dell EMC, HPE Storage

Integration in Proxmox, VMware, Hyper-V und Kubernetes

Performance-Tuning für AI/ML- und Datenbank-Workloads

24×365-Support mit persönlichem Ansprechpartner

Modulare Erweiterung im laufenden Betrieb

Schulungen für Ihr IT-Team

Passt die F-Serie zu Ihrem Projekt?

Die F-Serie ist die richtige Wahl, wenn mindestens einer dieser Punkte zutrifft:

→ Sie benötigen reine All-NVMe-Performance, kein HDD-Tier
→ Konsistent niedrige Latenz unter hoher Concurrency erforderlich
→ Hohe Rack-Dichte gefragt — 2U statt 4U
→ AI/ML-, Datenbank- oder 4K/8K-Medien-Workflows
→ Anbindung an bestehendes FC-SAN nötig

Brauchen Sie >100 GbE oder Tri-Mode (HDD+NVMe in einem Chassis), passt eher die V-Serie. Reine HDD-Kapazität bedienen M- oder R-Serie wirtschaftlicher.

Häufige Fragen

Was ist die TrueNAS F-Serie?

Die TrueNAS F-Serie ist die All-NVMe-High-Performance-Plattform von iXsystems. In einem 2U-Chassis mit 24 Gen4-NVMe-Bays liefert sie konsistent niedrige Latenzen und bis zu 30 GB/s Durchsatz — gedacht für AI/ML-Pipelines, Datenbanken, Virtualisierung at Scale und 4K/8K-Medienproduktion.

Welche Modelle umfasst die F-Serie?

Die F-Serie besteht aus zwei Modellen: F60 (32 Cores pro Controller, 10 PB Roh-All-Flash-Kapazität, bis 4× 100 GbE) und F100 (48 Cores pro Controller, 20 PB Roh-All-Flash-Kapazität, bis 8× 100 GbE). Beide nutzen die gleiche TrueNAS-Enterprise-Suite.

Was ist der Unterschied zwischen F60 und F100?

Der F100 ist das Performance-Flaggschiff mit 48 statt 32 Cores pro Controller, 30 GB/s statt 20 GB/s Durchsatz, doppelt so vielen Netzwerk-Ports (8× 100 GbE optional), sechs statt vier 32-Gb-FC-Ports und Skalierung auf 6 NVMe-Erweiterungs-Shelves statt zwei. Der F60 deckt die meisten Enterprise-Workloads bereits ab; der F100 zielt auf Hyperscale, AI-Training und konsolidierte Multi-Tenancy.

Unterstützt die F-Serie Hochverfügbarkeit?

Ja, beide Modelle sind als optionale Dual-Controller-HA-Konfiguration verfügbar. Bei einem Controller-Ausfall übernimmt der zweite Controller transparent — inklusive Virtual-IP-Migration und ohne Datenverlust. Empfohlen für produktive Datenbanken, Virtualisierung und alle Mission-Critical-Szenarien.

Welche Erweiterungs-Shelves sind kompatibel?

F60 skaliert auf bis zu 2× ES24N (NVMe) oder 4× ES60/ES102 (SAS-Hybrid) — bis 10 PB Hybrid-Kapazität. F100 skaliert auf bis zu 6× ES24N oder 8× SAS-Shelves — bis 20 PB Hybrid-Kapazität. Hybrid-Konfigurationen nutzen 4× 6,4 TB NVMe als Read-Cache vor SAS-Pools.

Welche Netzwerk- und FC-Optionen gibt es?

F60: bis 4× 10/25/40/100 GbE optisch, plus 4× 32 Gb Fibre Channel. F100: bis 4× 10/25/40/100 GbE oder 8× 100 GbE optisch, plus 6× 32 Gb Fibre Channel. Out-of-Band-Management via IPMI sowie die TrueNAS-WebUI sind bei beiden Modellen Standard.

Welche Protokolle und Hypervisor sind kompatibel?

File: SMB v1/2/3, NFSv3/v4 mit RDMA, FTP, WebShare. Block: iSCSI, iSER (RDMA), NVMe-oF (TCP/RDMA), Fibre Channel, OpenStack Cinder. Object: S3-compliant, MinIO Alstor. Hypervisor: VMware (VAAI, vCenter, VM Warn/Stun), Proxmox-Plugin, Hyper-V (VSS, ODX, CSV), KVM, XenServer, OpenShift, Kubernetes CSI.

Wann ist die F-Serie die richtige Wahl — und wann besser V-, M- oder R-Serie?

Die F-Serie passt, wenn All-NVMe in 2U gefragt ist: AI/ML, low-latency-Datenbanken, dichte Virtualisierung, FC-SAN-Anbindung. Wenn Sie >100 GbE oder Tri-Mode (HDD+NVMe in einem Chassis) brauchen, ist die V-Serie die bessere Wahl. Reine HDD-Kapazitäts-Workloads bedienen M- oder R-Serie wirtschaftlicher — wir beraten offen.

TrueNAS F60 oder F100 evaluieren

Wir beraten Sie zur passenden Konfiguration (F60 vs. F100, All-Flash vs. Hybrid), zum Netzwerk- und FC-Design und zur Migration aus bestehender Storage-Infrastruktur.

Jetzt Kontakt aufnehmen
