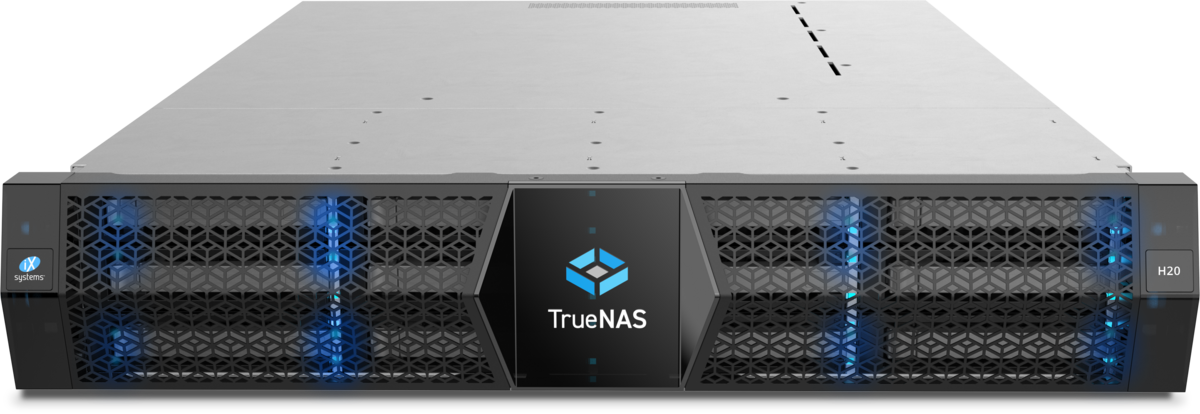

H-Serie

TrueNAS H-Serie

Compact and Mission-Critical: 2U, optional HA, hybrid oder All-Flash — NVMe in jeder Bay.

Compact and Mission-Critical

Die H-Serie ist die kompakte Plattform von TrueNAS für Edge-Standorte, kleine Rechenzentren und Filialen. In nur 2U vereint sie 12 Tri-Mode-Bays, optionales Dual-Controller-HA und volle NVMe-Unterstützung — pro Bay individuell wählbar. Damit deckt die H-Serie hybride Pools, reine SAS-Pools und reine All-NVMe-Pools im gleichen Chassis ab.

Die Serie umfasst drei Modelle: H10, H20 und das neue H30 (eingeführt im Januar 2025) — von iXsystems als „Swiss Army Knife of Storage" positioniert. Alle Modelle nutzen die volle TrueNAS-Enterprise-Suite — Snapshots, Replikation, Inline-Komprimierung, Fast Deduplication, RDMA und Truecloud-Backup.

Tri-Mode: NVMe oder SAS HDD pro Bay individuell

12 Hot-Swap-Bays in nur 2U

Optionales Dual-Controller-HA (alle Modelle)

Bis zu 1,5 PB All-NVMe (H30)

Bis zu 3 PB Hybrid-Roh-Kapazität (H20/H30)

Bis zu 4× 10/25 GbE oder 2× 40/100 GbE (H20/H30)

Fibre Channel: 2× 16 Gb oder 2× 32 Gb

Volle TrueNAS-Enterprise-Suite ohne Lizenzkosten

Drei Modelle — eine Plattform

Wählen Sie das H-Modell, das zu Workload und Standort passt — gleicher Form-Faktor, gleiche Software, skalierende Hardware.

H10

Einstieg & Edge

Kompakter Hybrid-Storage für Filialen, Edge-Standorte und kleinere Office-Workloads — mit voller HA-Option.

• 4 Cores / 8 Threads pro Controller
• 64 - 128 GB RAM
• 3,2 TB NVMe Read-Cache
• 2 GB/s Durchsatz
• 4× 1 GbE + bis 4× 10/25 GbE

H20

Mittelklasse

Mehr Cores, mehr RAM, doppelter Read-Cache und 100 GbE-Option — für Virtualisierung, Datenbanken und gemischte Pools.

• 10 Cores / 20 Threads pro Controller
• 128 - 256 GB RAM
• 2× 3,2 TB NVMe Read-Cache
• 4 GB/s Durchsatz
• Bis 2× 40/100 GbE

Swiss Army Knife of Storage

Das neue Top-Modell der H-Serie. Doppelte Cores gegenüber H20, doppelter Read-Cache und bis zu 1,5 PB All-NVMe in 2U.

• 20 Cores / 40 Threads pro Controller
• 256 GB RAM
• 2× 6,4 TB NVMe Read-Cache
• 8 GB/s Durchsatz
• Bis 2× 40/100 GbE, 2× 32 Gb FC

TrueNAS Configurator

H-Serie selbst konfigurieren

Live-Kapazität, RAID-Layout, Netzwerk und Expansion in wenigen Klicks zusammenstellen — teilbarer Konfig-Code, kein Login, kostenlos.

Konfigurator öffnen

Drives

RAID

RAID-Z2

Nutzbar

240 TB

TrueNAS H-Serie: Kapazität & Sizing

Wie viel nutzbare Kapazität bleibt nach RAID-Parität und ZFS-Overhead? Typische H-Serie-Konfigurationen als Richtwert — die exakten Zahlen für Ihre Bestückung berechnet der Konfigurator live.

H10 · Entry Hybrid

12× 18 TB HDD, RAIDZ2 (1× 12-wide)

Roh216 TB

Nutzbar (Pool)165 TB

davon empfohlen ≤ 80 %132 TB

Kompakter 2U-Entry, optional HA-fähig.

Mit eigenen Werten durchrechnen

H20 · Mid Hybrid

12× 22 TB HDD, RAIDZ2 (1× 12-wide)

Roh264 TB

Nutzbar (Pool)201 TB

davon empfohlen ≤ 80 %161 TB

Mehr Read-Cache und CPU für gemischte Workloads.

Mit eigenen Werten durchrechnen

H30 · All-Flash SAS

12× 15,36 TB SAS-SSD, RAIDZ2 (1× 12-wide)

Roh184 TB

Nutzbar (Pool)140 TB

davon empfohlen ≤ 80 %112 TB

Top-of-H als SAS-SSD-Flash mit 100 GbE-Option.

Mit eigenen Werten durchrechnen

Richtwerte (TB = 10¹² Byte). Tatsächlich nutzbare Kapazität hängt von vDev-Layout, RAID-Level, Pool-Füllgrad und Datentyp ab. Werte berücksichtigen ZFS-RAIDZ-Padding bei 128 KiB Recordsize / ashift=12 (iX-Quote-konform).

Eigene H-Serie-Konfiguration durchrechnen

TrueNAS H-Serie: Spezifikationen im Detail

Vergleich aller Modelle — direkt aus den Konfigurator-Modelldaten generiert (Single Source of Truth).

Spezifikation	H10	H20	H30
Formfaktor	2U (681 mm Tiefe)	2U (681 mm Tiefe)	2U (681 mm Tiefe)
Hochverfügbarkeit (HA)	Optional	Optional	Optional
Storage-Modi	Hybrid / All-Flash	Hybrid / All-Flash	Hybrid / All-Flash
CPU (Cores / Threads)	4 Cores / 8 Threads	10 Cores / 20 Threads	20 Cores / 40 Threads
RAM (max.)	64–128 GB	128–256 GB	256 GB
Laufwerks-Bays	12× 3.5" (front) Tri-Mode	12× 3.5" (front) Tri-Mode	12× 3.5" (front) Tri-Mode
Read-Cache	3,2 TB NVMe SSD	2× 3,2 TB NVMe SSD	2× 6,4 TB NVMe SSD
Write-Cache	NVMe SSD Write Cache	NVMe SSD Write Cache	2× NVMe SSD Write Cache
Max. Kapazität (roh)	1,8 PB	3,0 PB	3,0 PB
Max. Drives	72	114	114
Max. Durchsatz	2 GB/s	4 GB/s	8 GB/s
Fibre Channel	2× 16Gb	2× 16Gb	2× 32Gb
Netzwerk (max.)	4× 1GBase-T (onboard) · Bis 4× wählbar 10 / 25 GbE (optional)	4× 1GBase-T (onboard) · Bis 4× wählbar 10 / 25 GbE (optional)	4× 1GBase-T (onboard) · 2× 10GBase-T (onboard) · Bis 4× wählbar 10 / 25 / 40 / 100 GbE (optional)
Management	1× IPMI Out-of-Band Management	1× IPMI Out-of-Band Management	1× IPMI Out-of-Band Management
Erweiterungs-Shelves	1× ES24 \| 1× ES60 (max 1 gesamt)	1× ES24 \| 1× ES60 \| 1× ES102 (max 1 gesamt)	1× ES24 \| 1× ES60 \| 1× ES102 (max 1 gesamt)
Leistung (typ.)	200 W	300 W	400 W
Leistung (Spitze, HA)	380 W	520 W	680 W
Wärmeabgabe (HA)	1.100 BTU/h	1.600 BTU/h	2.150 BTU/h
Eingangs-Spannung	100–240 V auto	100–240 V auto	100–240 V auto
Redundante Netzteile	Ja	Ja	Ja
Maße (L×B×H)	681 × 483 × 89 mm	681 × 483 × 89 mm	681 × 483 × 89 mm
Gewicht	19,5 kg leer / 30,4 kg voll	19,5 kg leer / 30,4 kg voll	19,5 kg leer / 30,4 kg voll
Betriebstemperatur	0–40 °C	0–40 °C	0–40 °C
Luftfeuchte	8–80 %	8–80 %	8–80 %
Zertifizierungen	RoHS 6/6, CE, FCC Class A, VCCI, UL, BSMI	RoHS 6/6, CE, FCC Class A, VCCI, UL, BSMI	RoHS 6/6, CE, FCC Class A, VCCI, UL, BSMI

Architektur und Erweiterung

Das 2U-Chassis kombiniert Tri-Mode-Bays mit optionalem HA und 100-GbE-Optionen — bei kompaktem Form-Faktor.

12 Tri-Mode-Bays

Jede der 12 Hot-Swap-Bays unterstützt SAS-HDD (8-26 TB), SAS-SSD (1,9-15,36 TB) oder NVMe-SSD (3,8-61,4 TB) — pro Bay individuell wählbar.

Dual-Controller-HA optional

Alle drei Modelle sind optional mit Dual-Controller-HA verfügbar — Failover ohne Datenverlust und mit Virtual-IP-Migration.

100 GbE-fähig (H20/H30)

H20 und H30 unterstützen 2× 40/100 GbE oder 4× 10/25 GbE — ausreichend Bandbreite für Virtualisierung und VDI.

Bis 1,5 PB All-NVMe in 2U (H30)

Als All-NVMe skaliert das H30 mit Erweiterungs-Shelves bis zu 1,5 PB Flash-Kapazität (roh) — ideal für AI-Inference an der Edge.

Verfügbare Storage-Medien

Alle Medien werden mit voller TrueNAS-Enterprise-Integration ausgeliefert — inklusive Hardware-AES-NI-Verschlüsselung, S.M.A.R.T.-Monitoring und Hot-Swap-Unterstützung.

Enterprise Nearline HDDs

• 7200 RPM SAS3
• 8 TB bis 26 TB pro HDD
• Optional SED und FIPS 140

SAS SSDs

• 1,9 TB bis 15,36 TB pro SSD
• Optional SED und FIPS 140

NVMe SSDs

• 3,8 TB bis 61,4 TB pro SSD
• Optional SED und FIPS 140
• Frei mit SAS-Medien mischbar pro Bay

Strom, Klima, Maße

Redundante 80-Plus-Platinum-Netzteile (Auto-Switching 100-240 V) mit Hot-Swap. Ferngesteuertes Power-On/Off via IPMI und UPS-Signal-Integration sind Standard.

Höhe

Tiefe

681 mm

Maße (L×B×H)

681 × 483 × 89 mm

Gewicht (leer)

19,5 kg

Gewicht (voll)

30,4 kg

Eingangs-Spannung

100-240 V, 50/60 Hz Auto

Betriebstemperatur

0 °C - 40 °C

Luftfeuchte

8 % - 80 %, n.K.

Rack-Schienen

23" - 35,75"

Zertifizierung

CE, FCC Class A, VCCI, UL, BSMI, RoHS

Protokolle und Integration

Volle TrueNAS-Enterprise-Suite — File, Block und Object in einem System. Tiefe Integration in Hypervisor- und Cloud-Stacks.

File-Protokolle

• SMB v1/2/3
• NFSv3, NFSv4 mit RDMA
• FTP, WebShare

Block-Protokolle

• iSCSI, RDMA via iSER
• NVMe-oF (TCP/RDMA)
• Fibre Channel
• OpenStack Cinder

Object & Verzeichnisdienste

• S3-compliant + Immutable Locking
• MinIO Alstor
• Active Directory, FreeIPA
• Kerberos, LDAP, NIS

Hypervisor & Apps

• VMware (VAAI, vCenter, VM Warn/Stun)
• Proxmox-Plugin (iSCSI + Snapshots)
• Hyper-V (VSS, ODX, CSV)
• KVM, XenServer, OpenShift
• Kubernetes CSI

Wofür ist die H-Serie gemacht?

Workloads, die kompakte Bauform, optionales HA und flexible Medien-Wahl verlangen.

Edge-Standorte & Filialen

Kompakter 2U-Storage für verteilte Standorte mit zentralem Management, ZFS-Replikation und optionalem HA.

Kleine Virtualisierungs-Umgebungen

iSCSI- und NFS-Storage für VMware-, Proxmox- und Hyper-V-Cluster mit 10-100 VMs — mit Snapshot-Integration und HA.

Video-Surveillance

Hybrid-Pools mit großen HDDs als Aufzeichnungs-Target. Skalierbar auf bis zu 3 PB roh über ein ES60- oder ES102-Shelf.

VM-Hosting für Office

Zentraler Storage für Datei-, Mail- und Datenbank-VMs in KMU. Inline-Komprimierung und Snapshots inklusive.

Backup-Targets für KMU

Hochkapazitives Backup-Ziel für Veeam, Asigra, CommVault und Truecloud-Backup zu Storj — mit Immutable Snapshots gegen Ransomware.

All-NVMe in 2U für AI-Inference

Bis zu 1,5 PB All-NVMe (H30) für GPU-Inferenz-Knoten, Medizin-PACS oder Echtzeit-Analytics — mit NVMe-oF zu Compute-Nodes.

Sicherheit und Compliance

Die H-Serie nutzt die TrueSecure-Funktionen der TrueNAS-Enterprise-Suite — von hardware-beschleunigter Verschlüsselung bis zu auditierten Admin-Rollen.

FIPS 140 für Data-at-rest und Data-in-flight

AES-NI-Hardware-Verschlüsselung

Encrypted Drives und Datasets

Restricted-Admin-Rollen (Security, Storage, Monitor)

Auditing aller SMB- und Admin-Events

NIST 800-209 und GPOS STIG-konform

Immutable Snapshots gegen Ransomware

Signed Updates mit Rollback-Funktion

Backup und Cloud-Integration

Die H-Serie integriert sich nahtlos in bestehende Backup- und Cloud-Strategien — als primäres Storage-Tier ebenso wie als Replikations-Ziel.

Snapshot-basierte ZFS-Replikation (lokal & remote)

Truecloud-Backup zu Storj

Veeam, HYCU, Asigra, CommVault, NetBackup

Rsync und Cloudsync

iX-Storj, Amazon S3, BackBlaze B2

Google Cloud, Microsoft Azure

Asynchrone Datei-Replikation (Syncthing)

TrueNAS Connect für zentrale Verwaltung

Ihre Vorteile mit DATAZONE

Als TrueNAS-Partner begleiten wir Sie durch den gesamten Lebenszyklus der H-Serie — von der Auslegung über die Inbetriebnahme bis zum laufenden Betrieb. Wir sind herstellerneutral und konfigurieren das System ausschließlich nach Ihren tatsächlichen Anforderungen.

Konfigurations-Beratung: H10 vs. H20 vs. H30

Auslegung von Hybrid- vs. All-NVMe-Pools

Migration aus Synology, QNAP, Dell EMC, NetApp

Integration in Proxmox, VMware, Hyper-V und Kubernetes

Roll-out-Konzepte für mehrere Filialen

Performance-Tuning und Monitoring-Setup

24×365-Support mit persönlichem Ansprechpartner

Schulungen für Ihr IT-Team

Passt die H-Serie zu Ihnen?

Die H-Serie ist die richtige Wahl, wenn mindestens einer dieser Punkte zutrifft:

→ Speicherbedarf unter 3 PB roh
→ Edge-Standort oder Filiale mit begrenztem Rack-Platz
→ Optionales HA gewünscht — ohne 4U-Footprint
→ Kompakte 2U-Bauform Pflicht
→ Gemischte Workloads, aber mit NVMe-Option pro Bay

Bei mehr als 3 PB, 100 GbE+ oder 99,999 % Uptime-Anforderung ist die V- oder M-Serie oft passender — wir beraten Sie offen.

Häufige Fragen

Was ist die TrueNAS H-Serie?

Die TrueNAS H-Serie ist die kompakte 2U-Plattform von iXsystems mit optionalem Dual-Controller-HA, hybrider oder All-NVMe-Konfiguration und 12 Tri-Mode-Bays. Sie richtet sich an Edge-Standorte, kleine Virtualisierungs-Umgebungen, Backup-Targets und kompakte AI-Inference-Knoten.

Welche Modelle umfasst die H-Serie?

Drei Modelle: H10 (Einstieg), H20 (Mittelklasse) und das neue H30 — eingeführt im Januar 2025 als „Swiss Army Knife of Storage". H30 verdoppelt CPU-Cores und Cache gegenüber H20 und ermöglicht bis zu 1,5 PB All-NVMe in nur 2U.

Was bedeutet Tri-Mode bei der H-Serie?

Alle 12 Front-Bays unterstützen wahlweise SAS-HDDs (8-26 TB), SAS-SSDs (1,9-15,36 TB) oder NVMe-SSDs (3,8-61,4 TB) — pro Bay individuell wählbar. So können Sie hybride Pools, reine SAS-Pools oder All-NVMe-Pools im gleichen Chassis aufbauen.

Wann lohnt sich H30 statt V160?

H30 ist die richtige Wahl bei < 3 PB Bedarf, Edge- oder Filial-Deployments, optionaler HA-Anforderung und kompakter 2U-Bauform. Die V-Serie lohnt sich erst ab > 1 PB konsolidiertem Storage, > 100 GbE oder Fibre-Channel-Anbindung und Mission-Critical-Workloads mit 99,999 % Uptime.

Welche Netzwerk-Optionen gibt es?

Onboard 4× 1 GbE Base-T (alle Modelle), zusätzlich beim H30 noch 2× 10 GbE Base-T. Optional bis zu 4× 10/25 GbE oder bei H20/H30 alternativ 2× 10/25 + 2× 40/100 GbE. Fibre Channel mit 2× 16 Gb (H10/H20) oder 2× 32 Gb (H30).

Wie hoch ist der Stromverbrauch?

H10: ca. 200 W durchschnittlich, 250 W Peak. H20: ca. 300 W / 350 W. H30: ca. 400 W / 450 W. Die Netzteile sind redundant und 80-Plus-Platinum-zertifiziert.

Welche Erweiterungs-Shelves sind möglich?

H10 unterstützt 1× ES24 oder ES60. H20 und H30 unterstützen jeweils 1× ES24, ES60 oder ES102 — damit lassen sich Hybrid-Pools auf bis zu 3 PB roh skalieren, ohne den Compact-Footprint der H-Serie zu verlassen.

Welche Protokolle und Hypervisor werden unterstützt?

File: SMB v1/2/3, NFSv3/v4 mit RDMA, FTP. Block: iSCSI, NVMe-oF (TCP/RDMA), Fibre Channel, OpenStack Cinder. Object: S3 + Immutable Locking. Hypervisor: VMware (VAAI, vCenter), Proxmox-Plugin, Hyper-V (VSS, ODX, CSV), KVM, XenServer, OpenShift, Kubernetes CSI.

TrueNAS H-Serie evaluieren

Wir beraten Sie zur passenden Konfiguration (H10, H20 oder das neue H30), zum Hybrid- vs. All-NVMe-Layout und zur Integration in Ihre bestehende Infrastruktur.

Jetzt Kontakt aufnehmen
